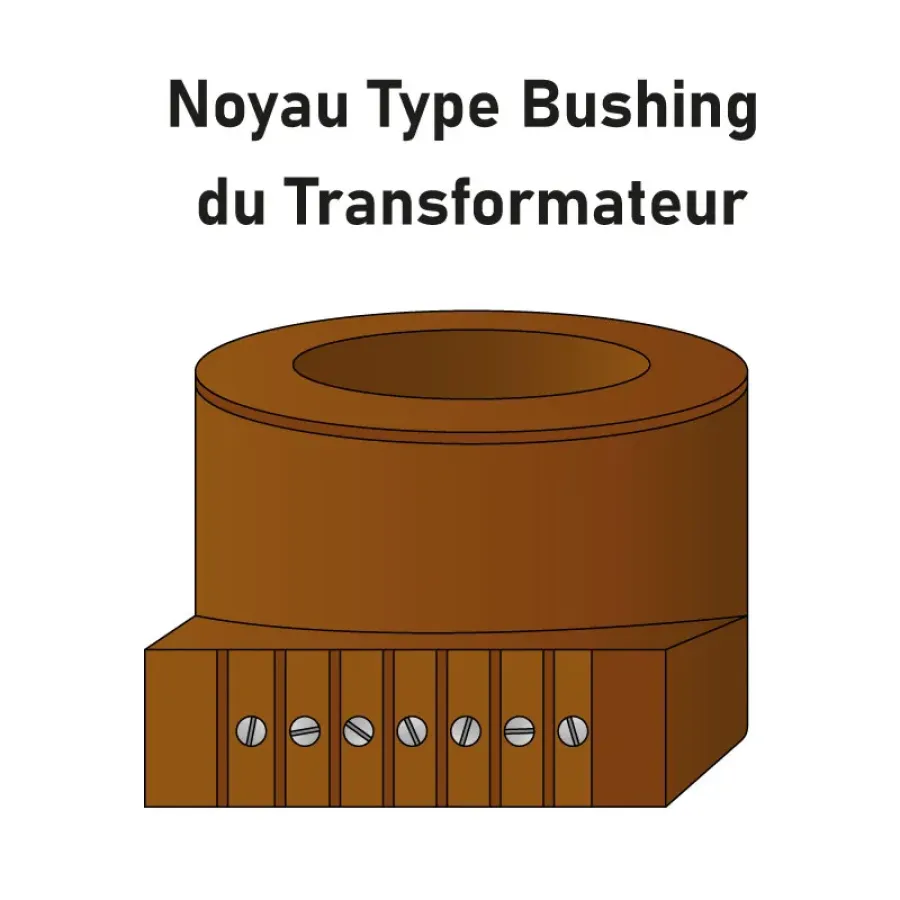

Le TCB ou Transformateur de Courant type Bushing suppose que celui-ci s’imbrique autour de l’anneau de la traversée. En effet, Bushing se traduit par traversée et le TCB permet les mesures par cette dernière. Elle se retrouve soit à l’extérieur, soit au sein de la principale cuve juste en dessous du couvercle. Ce type de transformateur de courant se compose simplement d’un centre en forme de tore et d’un second enroulement.
Pour faire encore plus simple, la partie centrale conductrice de la traversée comporte uniquement la spire du transformateur de courant. Les mesures s’obtiennent par palier au niveau de l’enroulement secondaire. Il est possible d’accéder aux bornes de ces derniers au niveau du boitier de contrôle de l’appareil.
Ce genre de transformateur TCB est classiquement employé pour atteindre une transmission efficace. Attention, que ce soit pour un usage de protection ou de dosage, saturer un transformateur de courant type Bushing n’est pas conseillé. En effet, en cas de saturation, le courant secondaire devient une version dénaturée possédant une amplitude inférieure à celle espérée. Alors, le système de protection risque des dommages.
Un transformateur de courant, en cas d’usage de protection, a tendance à saturer à des niveaux de courant très haut pour permettre au TCB d’effectuer son rôle de détection de défauts du courant. Toutefois, avec un transformateur de courant avec un magnétisme résiduel fort, la saturation arrivera plus vite que prévu. Le flux durable sera peu dissipé en usage et demandera une démagnétisation du noyau pour l’ôter.
Avec un TCB, 6 grands types de diagnostics sont possibles.
On peut analyser le rapport de phase et celui de transformation pour évaluer la précision du TC.
Il est possible de diagnostiquer la démagnétisation et la magnétisation résiduelle.
Il permet de surveiller la résistance des enroulements du transformateur.
Un test de saturation est possible.
Enfin, le TCB peut fournir un test de charge des TC.
